¶ Оглавление
Версии программного обеспечения для работы с ТС ПИОТ
Интеграция с ТС ПИОТ через модуль iMark
Прямая интеграция с модулем ТС ПИОТ через профиль прочего оборудования.
¶ Термины и определения
ГИС МТ - Государственная информационная система маркировки товаров («Честный знак»)
ДКККТ - Драйвер контрольно-кассовой техники
ККМ - Контрольно-кассовая машина
ККТ - Контрольно-кассовая техника
КМ - Код маркировки
ЛМ ЧЗ – Локальный модуль «Честный знак»
ПК – Персональный компьютер
ЕСМ – Единый сервисный модуль от компании «ЕСП»
ТС ПИОТ – Технические средства получения информации о товаре
ПМСР – Программный модуль формирования сведений о расчетах
iMark – модуль Айтида iMark, сервис по работе с маркированным товаром ООО «Айтида»
РМК – модуль Айтида РМК, кассовое программное обеспечение ООО «Айтида»
¶ Версии программного обеспечения для работы с ТС ПИОТ
Айтида РМК – не ниже 4.7.5
Профили оборудования для работы с ТС ПИОТ – не ниже, чем для версии 4.7.5
ДККТ – использовать строго для 32-битной ОС, поддерживающий функционал для работы с ТС ПИОТ
ЛМ ЧЗ – не ниже 1.5.1
Модуль iMark – не ниже 2.0.1
ЕСМ – не ниже 1.6.0
¶ Предварительные действия
-
Установите или обновите Айтида РМК до версии, не ниже указанной на странице 2.
-
Установите ЛМ ЧЗ версии не ниже версии, указанной на странице 2. Для этого перейдите на сайт Честного знака (https://честныйзнак.рф/local-module/), скачайте ЛМ ЧЗ и выполните установку согласно их инструкции.
-
После установки / обновления Айтида РМК выполните установку модуля ЕСМ, ДККТ и контроллера ЛМ ЧЗ согласно инструкции https://static.ao-esp.ru/public/docs/manuals/Установка и настройка ЕСМ Windows.pdf .

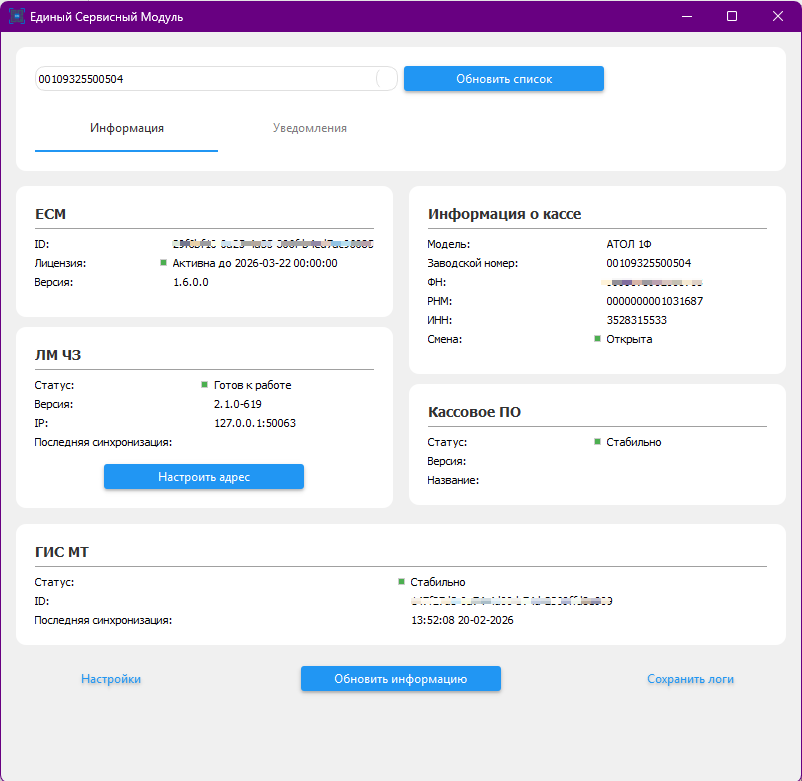

После настройки ЕСМ будут заполнены поля в блоках «ЕСМ», «ЛМ ЧЗ» и «ГИС МТ».
Убедитесь, что лицензия ЕСМ активна и действует, статус блока «ЛМ ЧЗ» - «Готов к работе», статус блока «ГИС МТ» - «Стабильно»
-
Для варианта интеграции через модуль iMark установите или обновите модуль «Айтида iMark» с поддержкой ЕСМ (версия не ниже указанной на странице 2).
¶ Основные варианты интеграции
Поддерживается две схемы работы с ТС ПИОТ:
-
Через модуль iMark.
В этом варианте продолжает работать привычная схема работы по разрешительному режиму и предполагается минимальный перечень настроек для перехода на новую схему. Достаточно перенастроить только модуль iMark и обновить РМК до требуемой версии. Модуль iMark обеспечивает так же проверку через ЛМ ЧЗ, если ТС ПИОТ не ответил в пределах таймаута проверок или ответил с кодами http в диапазоне 514–520.
-
Подключение напрямую через профиль оборудования «ТС ПИОТ клиент».
В этой схеме взаимодействие РМК с ТС ПИОТ происходит по протоколу взаимодействия ПМСР с ТС ПИОТ. Так же возможно прямое подключение к модулю ЛМ ЧЗ для осуществления проверок в ситуациях, когда ТС ПИОТ не ответил в течение своего таймаута проверок, либо ответил с кодами ответа http в диапазоне 514–520.
Оба варианта требуют наличия активной подписки на обновления.
В следующих разделах подробно рассмотрим оба варианта подключения.
¶ Интеграция с ТС ПИОТ через модуль iMark
В этой схеме все настройки связи с ТС ПИОТ устанавливаются в параметрах модуля iMark (см. руководство по модулю iMark).

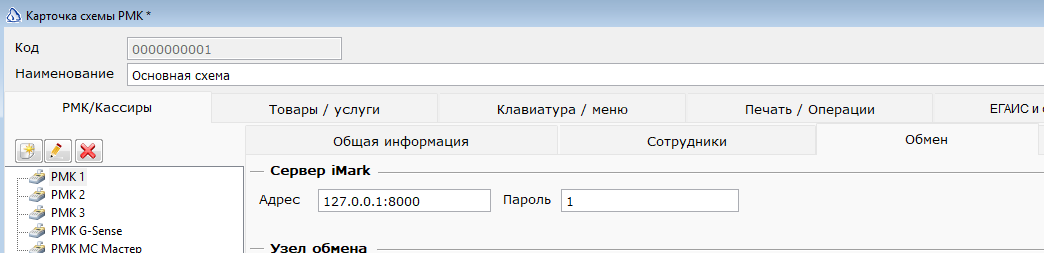

В схеме РМК требуется указать адрес в формате «IPадрес:IPпорт» и пароль для работы через модуль iMark.

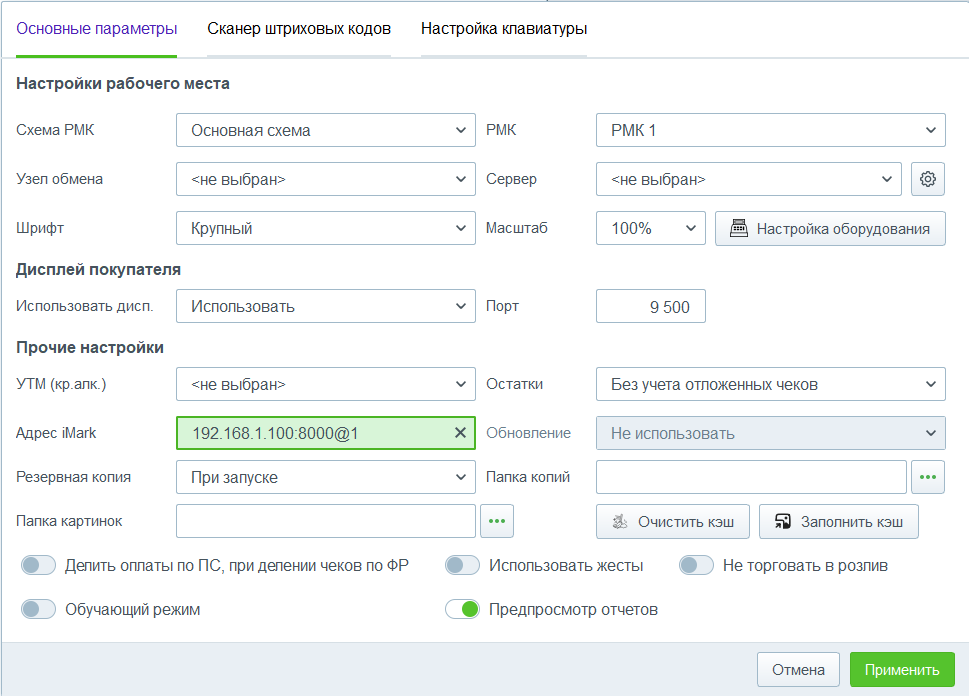

Так же настройки связи с модулем iMark могут быть заданы в параметрах самого модуля РМК в формате «IPадрес:IPпорт@Пароль».

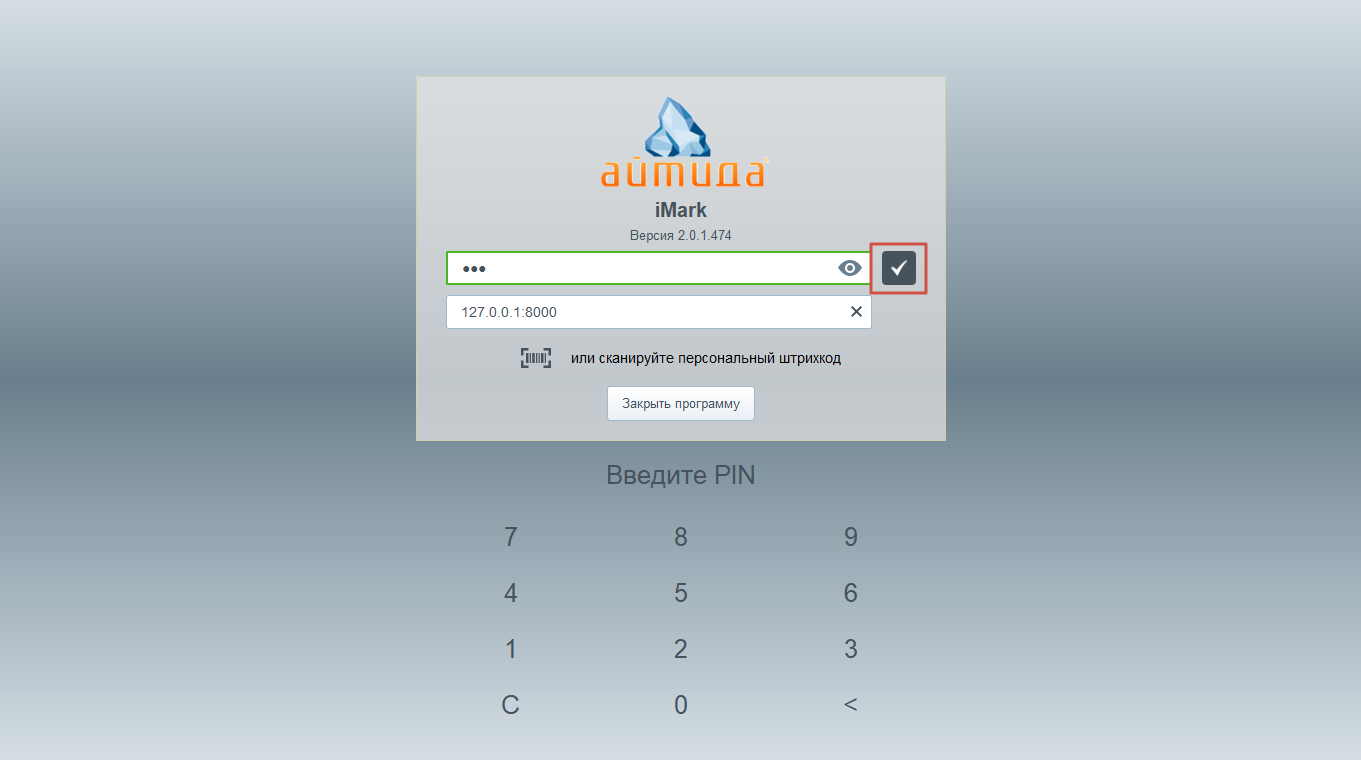

Перейдите в настройки модуля iMark, авторизовавшись под администратором. Пароль администратора по умолчанию – 123.

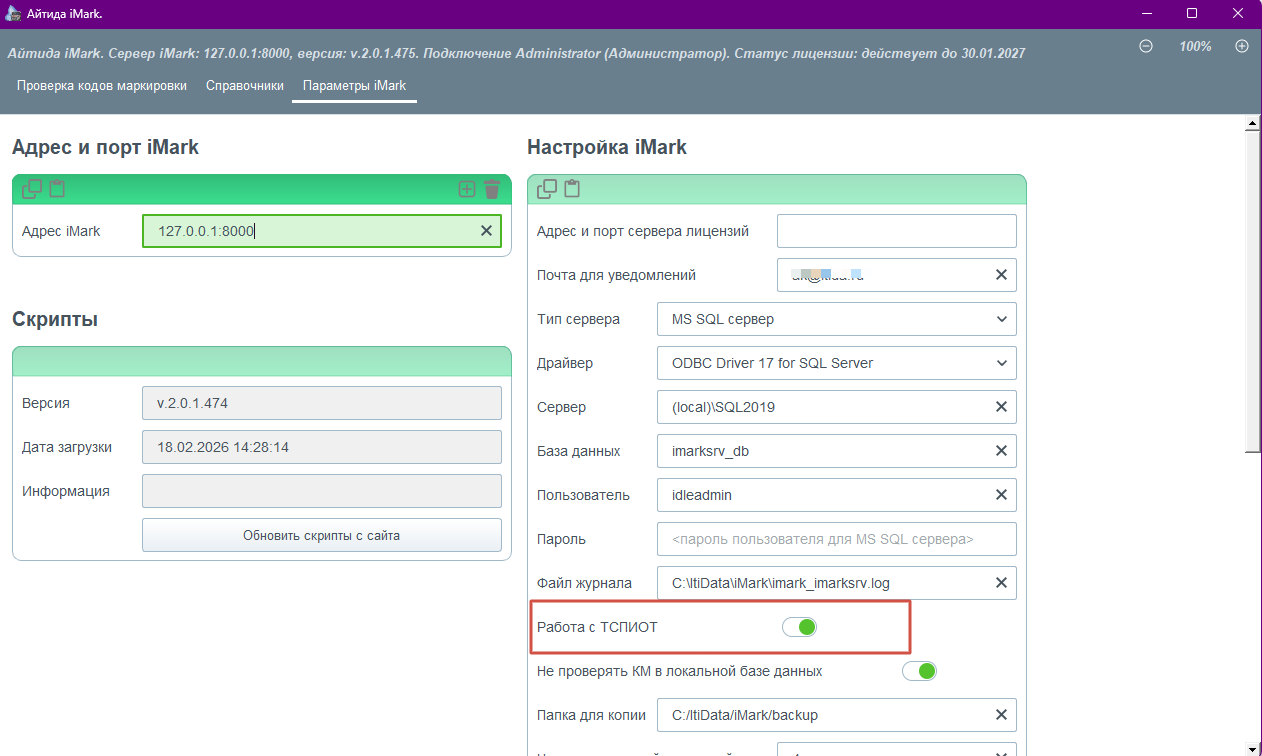

В разделе «Настройки – Параметры iMark» установите флаг «Работа с ТС ПИОТ»
Если настройку производите через Веб-интерфейс, то флаг находится в разделе: Параметры iMark – Работа с ГИС МТ.
При переключении режима на работу с ТС ПИОТ отключается прямое взаимодействие с ГИС МТ, отключается опрос CDN площадок.

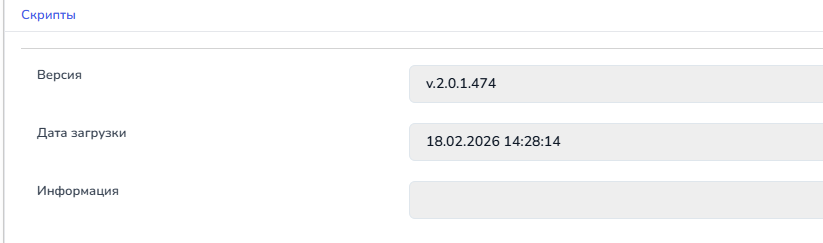

Убедитесь, что загруженная версия скриптов в настройках iMark не ниже 2.0.1.474.

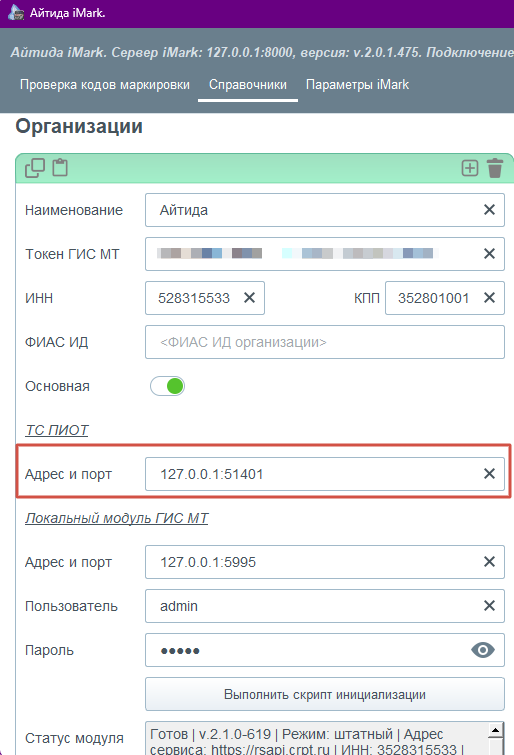

В карточке организации становится доступно указание IP адреса и порта модуля ЕСМ.
Требуется указать адрес и порт ЕСМ (по умолчанию – 127.0.0.1:51401). Указать параметры связи с ЛМ ЧЗ (по умолчанию – 127.0.0.1:5995). После указания параметров связи с ЕСМ и с ЛМ ЧЗ необходимо сохранить карточку организации. После этого все запросы на проверку КМ будут направляться в модуль ЕСМ.
¶ Прямая интеграция с модулем ТС ПИОТ через профиль прочего оборудования.
Для прямого подключения требуется загрузить актуальные профили и, в частности, профиль с названием «ТС ПИОТ клиент».

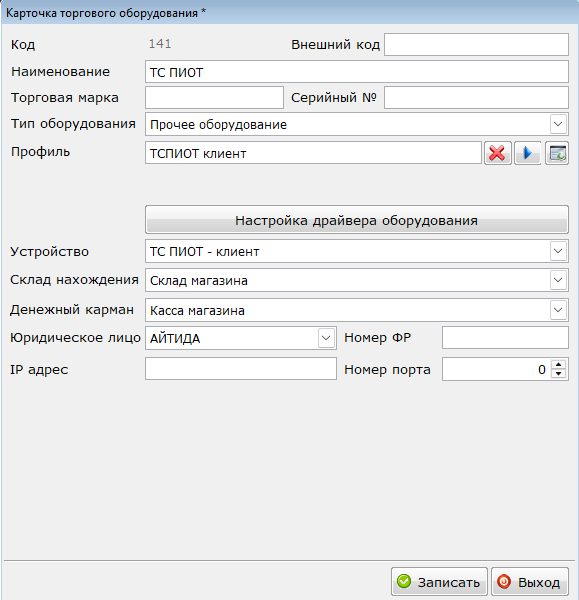

Создать карточку оборудования по следующему шаблону
Наименование: указать произвольное название торгового оборудования
Тип оборудования: Прочее оборудование
Профиль: выбрать «ТСПИОТ клиент»
Устройство: «ТСПИОТ – клиент»
Номер ФР: при использовании схемы разделения по ФР, требуется указать номер ФР, на который зарегистрирован экземпляр ТС ПИОТ.
В текущем функционале ЕСМ работа с несколькими ККТ не поддерживается и к ЕСМ может быть подключена только одна ККТ из всех ККТ, подключенных к Айтида РМК.

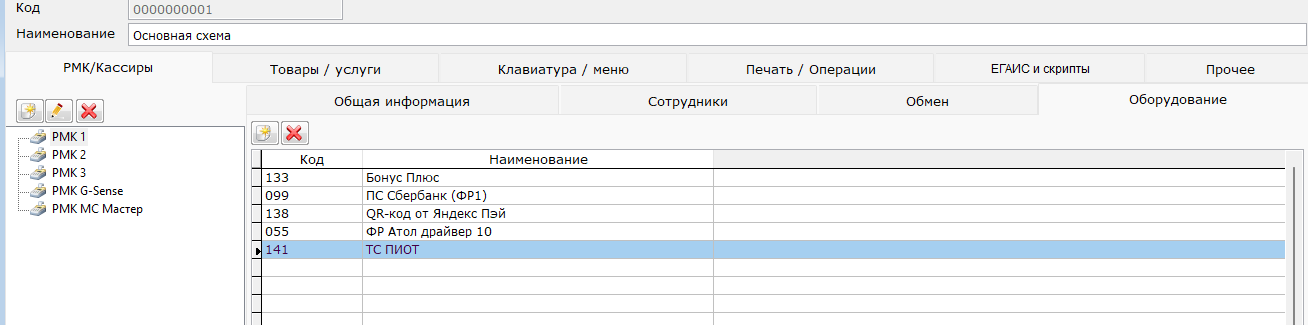

Созданную карточку оборудования необходимо добавить в схеме РМК в перечень оборудования рабочих мест, работающих с ТС ПИОТ.
На этом базовая настройка подключения завершена. Даже без указания персональных настроек подключения подключенный экземпляр оборудования будет использовать следующие параметры подключения к ТС ПИОТ:
-
IP адрес: 127.0.0.1
-
Порт: 51401
Этих настроек достаточно для того, чтобы при сканировании кодов маркировки запросы передавались в установленный на кассе экземпляр ТС ПИОТ и проверялись блокирующие критерии.

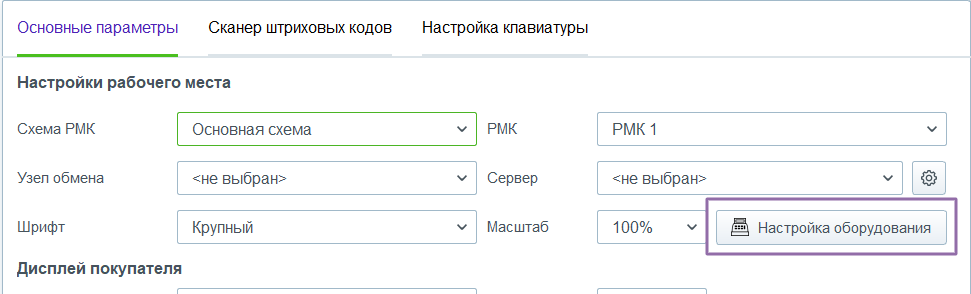

Если требуется более детальная настройка адреса и порта связи, а также если требуется настроить связь с ЛМ ЧЗ, то необходимо в параметрах модуля РМК перейти к настройкам торгового оборудования.

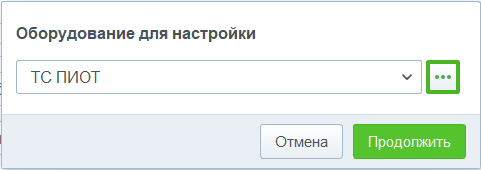

В списке оборудования выбрать созданный экземпляр оборудования и нажать кнопку с тремя точками.

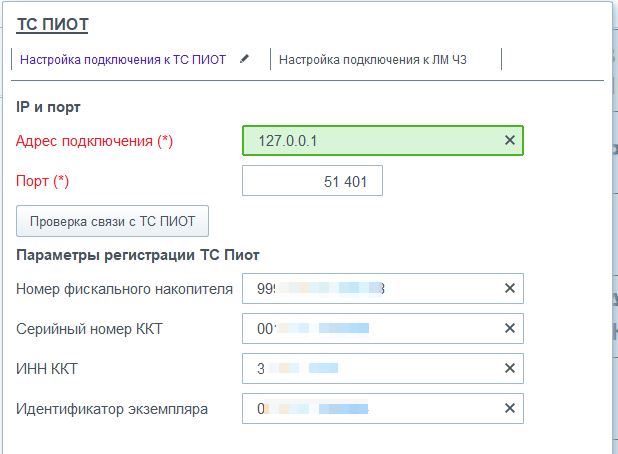

В открывшемся диалоге настройки связи с ТС ПИОТ доступно указание следующих параметров
Адрес подключения: указывается IP адрес для обращения к экземпляру ТС ПИОТ.
Порт: указывается IP порт для обращения к экземпляру ТС ПИОТ.
По кнопке «Проверка связи с ТМ ПИОТ» будет произведено соединение с ТС ПИОТ по указанным параметрам. В случае успешной связи будут заполнены параметры регистрации ТС ПИОТ.

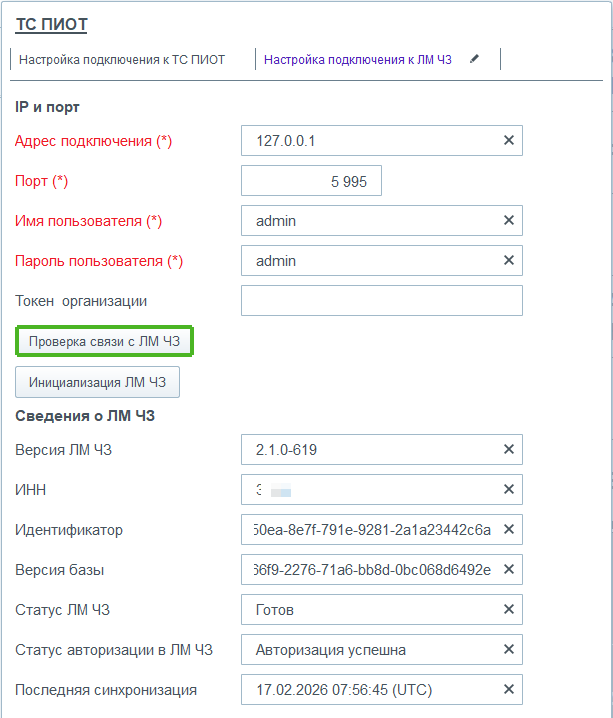

На вкладке «Настройка подключения к ЛМ ЧЗ» указываются параметры связи с локальным модулем Честного знака
Адрес подключения: указывается IP адрес для подключения к ЛМ ЧЗ
Порт: указывается IP порт для подключения к ЛМ ЧЗ
Имя пользователя и Пароль пользователя указываются логин и пароль для авторизации запросов к ЛМ ЧЗ
Токен организации: до истечения срока действия токена, указывается токен организации из личного кабинета Честного знака. Используется для инициализации модуля.
По кнопке «Проверка связи с ЛМ ЧЗ» производится подключение к ЛМ ЧЗ с указанными параметрами. В случае успешной проверки связи будут заполнены сведения о ЛМ ЧЗ (версия, статус и прочие).
Если ЛМ ЧЗ не инициализирован, то по кнопке «Инициализация ЛМ ЧЗ» требуется произвести его инициализацию.
Сохранение установленных параметров связи осуществляется по кнопке Продолжить в нижней части окна.
